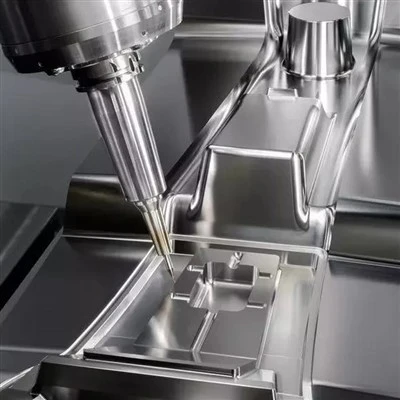

Besh o'qli dastgohlarning tasnifi
Aylanadigan o'qning turiga ko'ra, besh o'qli dastgoh asboblarini uchta toifaga bo'lish mumkin: besh o'qli ikkita aylanuvchi patnisli, besh o'qli ikkita aylanuvchi boshli va bitta aylanuvchi patnisli besh o'qli bitta aylanuvchi boshli. Aylanadigan vallar ikki xil bo'ladi: shpindel yo'nalishi bo'yicha aylanadigan aylanuvchi valga aylanma bosh deb ataladi va ish qismini qisqich bilan bog'laydigan stolni aylantiruvchi aylanuvchi valga aylanuvchi patnis deyiladi.
Aylanadigan o'qning aylanish tekisligining tasnifiga ko'ra, besh o'qli dastgohlar ortogonal besh eksa va ortogonal bo'lmagan besh o'qga bo'linadi. Ikki aylanish o'qining aylanish tekisliklari barcha ortogonal tekisliklar (XY, YZ yoki XZ tekislik) bo'lgan dastgoh asbobi ortogonal besh o'qdir; ikki aylanish o'qining aylanish tekisliklari bir yoki ikkita ortogonal bo'lmagan tekislikka ega bo'lgan dastgoh asbobi ortogonal bo'lmagan besh o'qdir.

Besh o'qli dastgoh asboblarining uchta tipik tuzilishi Ikkita aylanuvchi patnis besh o'qli
Ikki aylanish o'qi aylanuvchi patnis toifasiga kiradi, B o'qining aylanish tekisligi YZ tekisligi va C o'qining aylanish tekisligi XY tekisligidir.
Odatda, ikkita aylanadigan vallar bir butunga birlashtirilib, ish stoliga o'rnatiladigan er-xotin aylanuvchi patnis tuzilishini hosil qiladi.
Xususiyatlari: Ish stoli ishlov berish jarayonida aylanadi va tebranadi va ishlov beriladigan ish qismining o'lchami kichik va engil ish qismlarini qayta ishlash uchun mos bo'lgan aylanuvchi patnisning o'lchami bilan cheklanadi; asosiy milya har doim vertikal yo'nalishda bo'ladi va qattiqlik nisbatan yaxshi va u katta kesish hajmini qayta ishlashni amalga oshirishi mumkin.

Ikki burilish boshi va beshta o'qning ikkita aylanadigan o'qi belanchak bosh turiga tegishli, B o'qi aylanish tekisligi ZX tekisligi va C o'qi aylanish tekisligi XY tekisligidir.
Ikki aylanuvchi stol vallari bir butun sifatida birlashtirilib, ikkita aylanuvchi bosh strukturasini hosil qiladi.
Xususiyatlari: Ish dastgohi ishlov berish jarayonida aylanmaydi yoki tebranmaydi, ishlov beriladigan qism dastgohga mahkamlanadi va ishlov berish paytida harakatlanmaydi. Katta va og'ir ish qismlarini qayta ishlash uchun javob beradi; lekin ishlov berish jarayonida milning tebranishi sababli, qattiqlik yomon va kesish hajmi kichik.

Yagona aylanuvchi patnis, bitta tebranish boshi, besh eksa
Aylanish o'qi B - belanchak boshi va aylanish tekisligi - ZX tekisligi; aylanish o'qi C aylanuvchi patnis, aylanish tekisligi esa XY tekisligidir.

Xususiyatlari: Qayta ishlash jarayonida ish stoli faqat aylanadi va aylanmaydi, mil esa faqat bitta aylanish tekisligida aylanadi. Qayta ishlash xarakteristikalari er-xotin aylanuvchi patnislar va ikkita tebranish boshlari o'rtasida.
